Cuando se trabaja con bobinas de papel, la correcta colocación en el soporte de impresión es clave para garantizar tanto la estabilidad del equipo como la máxima calidad de impresión. Esta guía está pensada específicamente para los plotters Canon de la gama PRO: PRO-6600, PRO-4600, PRO-2600, PRO-566, PRO-546 y PRO-526, aunque muchos de los procedimientos descritos son aplicables al 90 % de los plotters del mercado.
Los rollos de papel pueden ser de dos tipos: con tubos de 2 pulgadas y de 3 pulgadas. Si utiliza un rollo con tubo de 3 pulgadas, deberá colocar la sujeción de tubo de 3 pulgadas tanto en el soporte del rollo como en el tope del mismo, asegurando un ajuste firme y estable.
Dado que los rollos suelen ser pesados, se recomienda manipularlos siempre sobre una mesa o superficie plana para evitar caídas. Para proteger la superficie de impresión y mantener la calidad del papel, se aconseja usar guantes de tela limpios y evitar tocar directamente la zona de impresión.

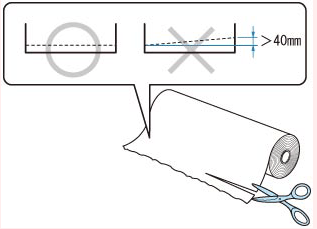

Antes de cargar la bobina, revise el borde inicial: si está sucio, irregular o con restos de cinta adhesiva, córtelo cuidadosamente. No corte los códigos de barras impresos, ya que son necesarios para la gestión automática del papel. Además, asegúrese de alinear correctamente los bordes del papel en ambos extremos para evitar problemas de alimentación y garantizar un funcionamiento óptimo.
Para facilitar este proceso, puede seguir la guía de uso paso a paso que encontrará a continuación en el artículo, donde se explican con detalle todos los procedimientos y precauciones necesarias para la correcta instalación de las bobinas de papel.
Procedimiento de carga del rollo

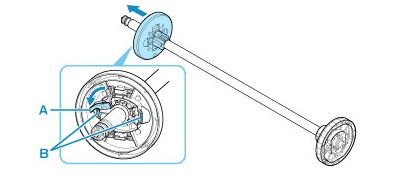

- Para comenzar, gire la palanca del tope del soporte A) hacia la posición de apertura con el fin de liberar el bloqueo. Mientras mantiene sujeta la placa del extremo (B), extraiga el tope del soporte del conjunto del rollo.

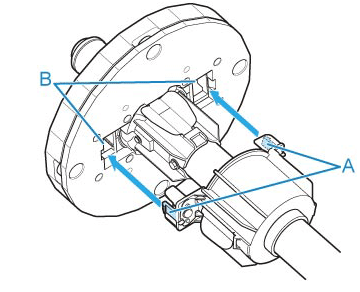

- En caso de utilizar un rollo con tubo de 3 pulgadas, será necesario colocar la sujeción correspondiente. Para ello, alinee las pestañas de la sujeción de tubo de 3 pulgadas (A) con los orificios del soporte del rollo (B) e insértelas firmemente hasta que encajen en su lugar.

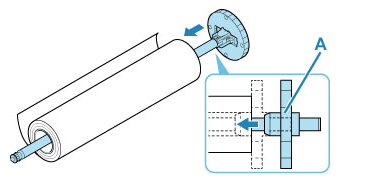

- A continuación, sitúe el rollo con el borde inicial del papel orientado hacia adelante. Inserte el soporte del rollo desde el lado derecho, empujándolo con firmeza hasta que el extremo del papel quede apoyado contra la brida (A) del soporte.

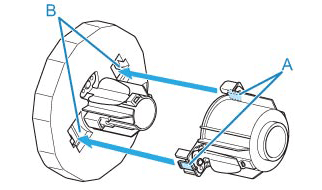

- Si el rollo es de 3 pulgadas, deberá instalar igualmente la sujeción de 3”(A) en el tope del soporte (B). Para ello, alinee sus pestañas con los orificios correspondientes en el tope e insértelas con firmeza.
- Finalmente, coloque nuevamente el tope del soporte desde el lado izquierdo en dirección al soporte del rollo. Sujete la placa del extremo (B), presione con firmeza hasta que la brida del tope del soporte (A) quede en contacto con el rollo, y gire la palanca del tope hacia la posición de cierre para bloquear el conjunto.
-
- Es importante no golpear la impresora con el rollo ni dejar caer el soporte en posición vertical, ya que podría dañarse.
Con este procedimiento, se asegura una correcta colocación de los rollos en el soporte, garantizando estabilidad y una alimentación adecuada durante la impresión.
En Arkiplot sabemos que cada detalle cuenta para obtener una impresión impecable. Una correcta carga del rollo en el soporte no solo garantiza estabilidad y seguridad en el manejo del papel, sino que también asegura la máxima calidad en cada trabajo. Con estos pasos y recomendaciones, podrás sacar el máximo partido a tus materiales y a tu equipo de impresión profesional.
