Cuando trabajamos con impresoras o plotters de gran formato, una de las tareas más engorrosas es la impresión de imágenes de gran longitud o trabajos de repetición. Para facilitar este proceso y mantener los trabajos en perfecto estado, existen los sistemas de recogida de papel o “take-up systems”, accesorios que automatizan el enrollado del material impreso.
¿Qué es un sistema de recogida universal?
Se trata de un accesorio diseñado para automatizar el enrollado del papel o vinilo impreso, evitando que el material toque el suelo, se doble o acumule polvo.
Este sistema mantiene las impresiones perfectamente alineadas y tensas, lo que resulta esencial si después se van a cortar en un plotter de corte o procesar en una cortadora de papel.
Estos dispositivos permiten mantener el material recto, limpio y libre de arrugas en impresiones largas, mejorando la productividad y la calidad del trabajo final, especialmente en impresiones largas o de gran volumen.

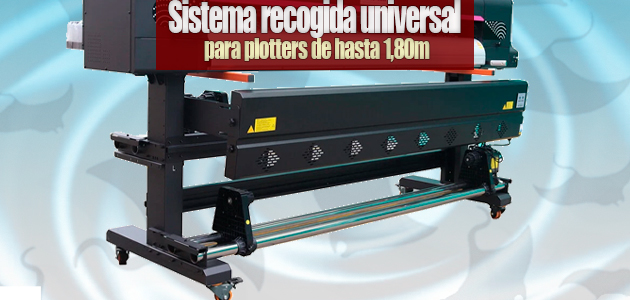

Arkiplot presenta su nueva unidad de recogida universal con 2 motores para plotters hasta 64″
Pensada para ofrecer fiabilidad, compatibilidad y facilidad de uso, la Unidad de recogida universal de recogida está diseñada para automatizar el enrollado del papel o vinilo impreso en plotters de hasta 64 pulgadas de ancho.
Gracias a su doble motor sincronizado, garantiza que el material se recoja de forma perfectamente alineada, evitando torsiones o pliegues que puedan afectar al acabado final.
El sistema de recogida permite dejar la producción sin supervisión, con el trabajo completado y enrollado de forma segura. Es particularmente útil para tiradas largas y gráficos de gran formato, ya que mantiene la tensión adecuada durante todo el proceso de impresión.
También es un aliado perfecto en los flujos de trabajo que combinan impresión y laminado, ya que facilita un movimiento preciso y continuo desde el acabado de la impresión hasta la carga del material en el laminador, trabajando rollo a rollo.
La unidad de recogida reduce el desperdicio de material y maximiza la calidad de la producción, tensando automáticamente el vinilo y manteniéndolo bien enrollado sobre el carrete. Esto ayuda a evitar mellas, arrugas o arañazos en los medios impresos. Además, permite mantener un espacio de trabajo limpio, seguro y ordenado, ya que todo el material se enrolla automáticamente en el sistema, facilitando también su almacenamiento posterior.
El sistema se compone de dos soportes laterales que se fijan directamente a los pies del plotter, lo que le proporciona una sujeción firme y estable.
Ambos soportes están unidos por dos tubos de acero inoxidable, que sirven de guía para los dos motores de recogida sincronizados.
Su ajuste de ancho es totalmente flexible, lo que permite adaptarlo a diferentes modelos de impresoras de gran formato, con anchos de trabajo de 610, 1200, 1600 o 1800 mm. Además, cuenta con ajuste sencillo de diferentes anchos de rollo, enrollado automático mediante sensor o manual y compatibilidad con rollos de 2 y 3 pulgadas y hasta 39 kilos.
Es compatible con:
- Mimaki JV22 JV4 JV3 JV33 JV5
- Mutoh RJ900 RJ8000 RJ8100 VJ1604 VJ1618 VJ1628 VJ1638
- Roland SJ SC FJ SP300 540 640 740 VJ1000
- Todos los modelos Epson
- Todos los modelos HP
- Todos los modelos Canon
Montaje rápido y uso sencillo
Una de las grandes ventajas de esta Unidad de recogida universal es su instalación sencilla, que no requiere conocimientos técnicos avanzados.
En apenas cinco minutos puedes dejarla montada y lista para trabajar:
- Fija los soportes a las patas del plotter.
- Inserta las barras de acero.
- Coloca los motores y ajusta la tensión con una llave Allen.
- Encaja el tubo de cartón, pega el extremo del material ¡y listo!
El sistema garantiza un enrollado recto y constante, ideal para mantener la calidad de las impresiones durante todo el proceso.
La nueva Unidad de recogida universal con 2 motores para plotters hasta 64« de Arkiplot es el complemento perfecto para quienes buscan simplificar su flujo de trabajo y mejorar el manejo de los soportes impresos. Su robusto diseño, la estabilidad que aportan sus motores sincronizados y su funcionamiento automático garantizan un enrollado limpio, sin torsiones ni contaminación por polvo.
Además, su instalación rápida y adaptable a diferentes modelos de plotter permite trabajar con total comodidad y seguridad, optimizando el rendimiento de cada impresión.
En definitiva, se trata de una solución práctica, eficiente y duradera para mantener tus impresiones en perfecto estado y facilitar todo el proceso posterior a la impresión.
Especificaciones técnicas
- Ancho total de las barras: 200 cm (se puede cortar al ancho deseado)
- Anchos de trabajo: 610 / 914/ 1118 / 1600 / 1800 mm
- Velocidad de giro: 15 rpm
- Torque: 3,9 N·m / 5 N·m
- Diámetro máximo de bobina: 240 mm
- Peso máximo de bobina: 20–25 kg
- Diámetro de núcleo admitido: 2″ (48–53 mm) y 3″ (75–80 mm)
- Voltaje: 220 V
- Potencia: 10 W / 20 W
